    中聯創新ETC門架系統一體化柜綜合監控動環主機方案

    當前位置:網站首頁 > 新聞資訊 > 中聯創新ETC門架系統一體化柜綜合監控動環主機方案 正文

    一、方案背景



    2019年3月5日,國務院總理在十三屆全國人大二次會議上,代表國務院向大會報告政府工作報告,報告中提出:要深化收費公路制度改革,兩年內基本取消全國高速公路省界收費站,實現不停車快捷收費,減少擁堵,便利群眾。



    5月16日《深化收費公路制度改革取消高速公路省界收費站實施方案》,5月下旬,交通部又印發了《關于大力推動高速公路ETC發展應用工作的通知》,目前交通運輸行業正在全力推進此項重大任務;正在有序地進行升級改造,優先解決高速公路省界收費站,部署ETC智能門架系統;其次解決高速公路出入口收費站,實現不停車快捷收費,減少擁堵。





    二、ETC門架系統一體化柜簡介



    ETC門架系統,需要吊裝在露天的高速公路上,ETC門架系統的一體化柜也安裝在門架旁,一體化柜需適應各種復雜氣候環境:暴曬、防塵防水、防潮濕、防霉變、防鹽霧、防銹,要抗風、抗震。

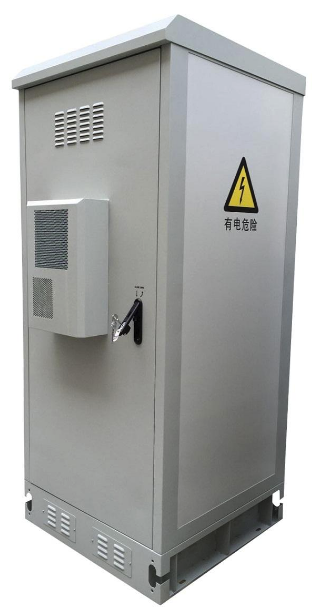

    ETC門架系統一體化柜也叫ETC戶外一體化柜(簡稱:ETC一體化柜),其主要為門架車道控制機、工業交換機、收費系統PC等設備提供一體化收容和為門架設備提供可靠供備電,保障路側關鍵生產設備的可靠運行。根據業務需求選擇合適空間的戶外機柜,常見的如下圖:





    為了給高速公路收費系統提供可靠的支撐,戶外柜將配置UPS電源及電池設備、空調設備、配電設備、網絡傳輸設備、環境監控設備。如下圖所示:



    ETC業務設備有:收費系統PC、車道控制器、天線控制器、RSU(Road Side Unit)設備等。



    三、監控對象

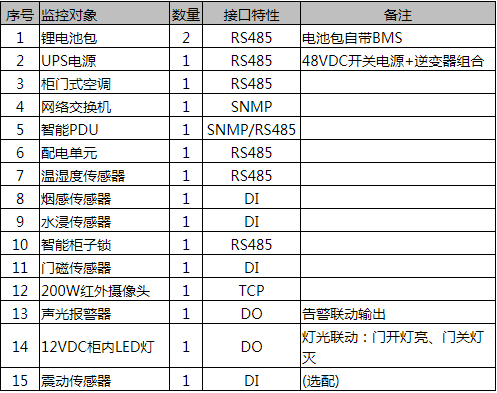

    ETC一體化柜監控對象如下:





    四、解決方案



    1、綜合監控主機選型



    基于以上的監控對象及ETC一體化柜分布于公路沿線,工況環境較復雜、設備種類多、布設距離遠等特性,ETC一體化柜的綜合監控主機推薦采用:嵌入式一體化數據采集器;其具備以下特點:



    • ①采用ARM Cortex A9 32位處理器,具備低功耗及良好的穩定性。
    • ②采用工業級設計,平均無故障時間>120萬小時,可勝任-40~85℃寬溫工作環境。
    • ③無需主動散熱,無風扇設計,杜絕傳統風扇積灰、卡死故障。
    • ④多場景靈活配置,支持帶屏/不帶屏使用。
    • ⑤采集嵌入式linux操作系統,杜絕X86 windows操作系統藍屏、卡頓現象。
    • ⑥采用eMMC內嵌式存儲器,無機械硬盤設計,減少存儲器故障。
    • ⑦采用底端協議解釋,監控數據及告警底端存儲,支持web瀏覽器顯示監控組態界面。
    • ⑧支持北向接口(如SNMP),可向第三方平臺提供數據接口。
    • ⑨支持個性化界面配置、協議對接及二次開發。



    2、監控拓撲圖





    3、本地一體化柜監控內容



    首頁



    監控界面顯示內容:



    • 1.?UPS負載率
    • 2.?UPS電壓和電流
    • 3.?空調運行數量
    • 4.?空調送風及回風溫度
    • 5.?環境溫度,環境濕度
    • 6.?IT負荷,市電負荷,制冷負荷
    • 7.?安全運行天數,設備通訊異常數量
    • 8.?實時PUE,實時總功率,實時IT功率,PUE曲線
    • 9.?總電能,IT電能,其他電能及柱形圖



    配電監控



    監控界面顯示內容:



    • 1.?市電輸入電壓、電流、頻率,電能,功率負載率,電流負載率
    • 2.?配電圖
    • 3.?各個IT支路的電壓,電流,功率



    UPS監控



    監控界面顯示內容:



    • 1.?UPS輸入輸出參數(可修改,包括但不限于電壓,電流,功率,頻率,負載率等)
    • 2.?UPS重要狀態信息(可修改)
    • 3.?UPS拓撲圖
    • 4.?電池組總電壓,總電流
    • 5.?電池組每節電池電壓,內阻,溫度柱形圖及數據表格



    空調



    監控界面顯示內容:



    • 1.?回風溫度
    • 2.?送風溫度
    • 3.?回風濕度
    • 4.?空調狀態信息(包括但不限于機組運行方式,風機運行狀態等)
    • 5.?空調開關機
    • 6.?空調詳細參數(包括但不限于風機轉速,壓縮機轉速等)
    • 7.?空調設置參數(包括但不限于回風溫度設定,送風溫度設定,回風高溫告警等



    環境



    監控界面顯示內容:



    • 1.?溫濕度
    • 2.?漏水,應急風扇,煙感等設備狀態。



    告警



    監控界面顯示內容:



    • 1.?全部告警
    • 2.?告警類別分類
    • 3.?已確認告警
    • 4.?門禁事件



    歷史



    監控界面顯示內容:



    • 1.?各個設備的歷史告警
    • 2.?歷史數據曲線圖
    • 3.?攝像頭抓拍圖片



    設置



    監控界面顯示內容:



    • 1.?查看系統版本,授權信息
    • 2.?設備在線狀態
    • 3.?設備具體設備點值
    • 4.?短/信告警及郵/箱告警設置
    • 5.?門禁設置
    • 6.?采集器IP設置
    • 4、組網方案



    本項目將與各運營商合作,由運營商提供各個一體化柜接入網絡,實現與總監控中心的互聯互通。

    現場的接入網纖將有以下形式:光纖專線、4G、寬帶等。
